PCB（Printed Circuit Board，印制電路板）是電子設備中不可或缺的一部分，它不僅為電子元件提供了機械支撐，還通過導電路徑實現了它們之間的電氣連接。為了提高PCB的可靠性和性能，通常會對PCB表面進行不同的處理。這些處理方式可以顯著影響PCB的電氣性能、可焊性、耐腐蝕性以及長期可靠性。

不同表面處理方式對PCB電路板的性能有著顯著的影響，具體如下：

導電性能

• ENIG：由于金具有極高的導電性，經ENIG處理的PCB展現出卓越的電性能。

• OSP：雖然OSP層能夠防止銅氧化，但在一定程度上可能會對導電性能產生影響。

耐磨性與耐腐蝕性

• ENIG：鎳層賦予了良好的耐磨性和耐腐蝕性。

• HASL：焊料層能夠提供一定程度的保護，然而其穩定性卻不如ENIG。

焊接性能

• HASL：得益于焊料層的存在，經HASL處理的PCB擁有較好的焊接性能。

• ENIG：雖然ENIG提供了良好的焊接性能，但金層可能會對焊接后的機械強度產生影響。

環境適應性

• OSP：OSP層能夠提供良好的環境適應性，非常適合在潮濕環境中使用。

• DIP：由于金的穩定性極高，經DIP處理的PCB在惡劣環境下表現出色。

成本因素

• ENIG和DIP：由于使用了貴金屬，成本相對較高。

具體表面處理方式的影響

• 熱風整平（HASL）：提供良好的焊接性能，但焊料層可能不如ENIG穩定。

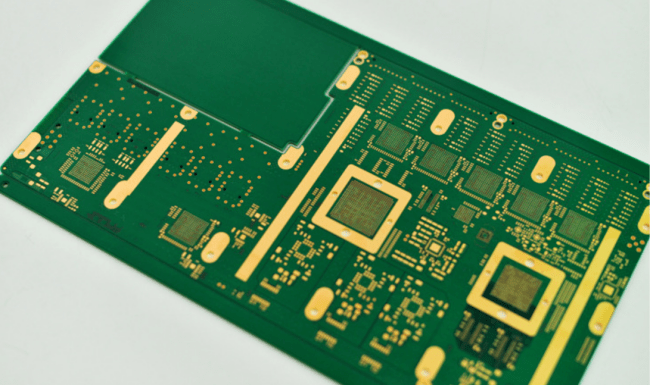

• 化學鍍鎳金（ENIG）：具有良好的導電性、耐腐蝕性和焊接性能，但成本較高。

• 有機保護膜（OSP）：成本低，適用于潮濕環境，但可能對電氣性能有一定影響。

• 直接銅鍍金（DIP）：適用于高頻電路，減少信號干擾，但成本較高。

應用場景考慮

• 高頻電路：DIP和ENIG適用于高頻電路，因為它們能夠減少信號傳輸過程中的干擾和損耗。

• 潮濕環境：OSP和DIP在潮濕環境中表現良好，因為它們提供了良好的環境適應性和防腐蝕性。

綜上所述，選擇合適的PCB表面處理技術需要綜合考慮應用場景、成本預算以及性能要求等因素。
